Anemometr PA555
| Dostępność: | W magazynie |
| Producent: | Format 1 Sp. z o.o. |
Anemometr przeznaczony jest do zastosowań przemysłowych. Nadaje się jako anemometr do dźwigów (do suwnic zewnętrznych), jako miernik wiatru na budynkach itp. Jest to miernik prędkości wiatru w zakresie 0–30 m/s (0–108 km/h). Łatwy montaż na dowolnej konsoli za pomocą śruby. Niska awaryjność wynika z narażenia tylko kilku kluczowych podzespołów na działanie warunków atmosferycznych, cała elektronika znajduje się poza częścią pomiarową (w rozdzielnicy).

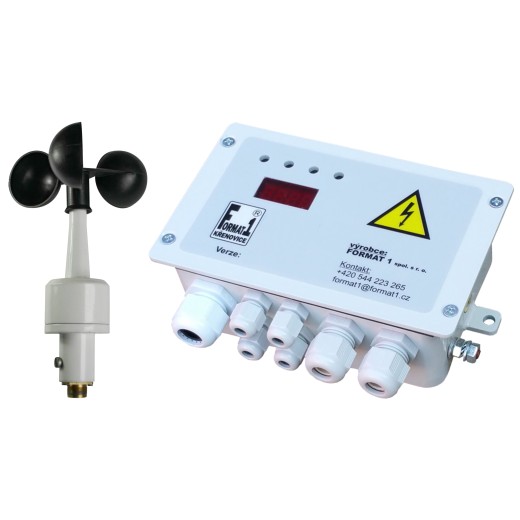

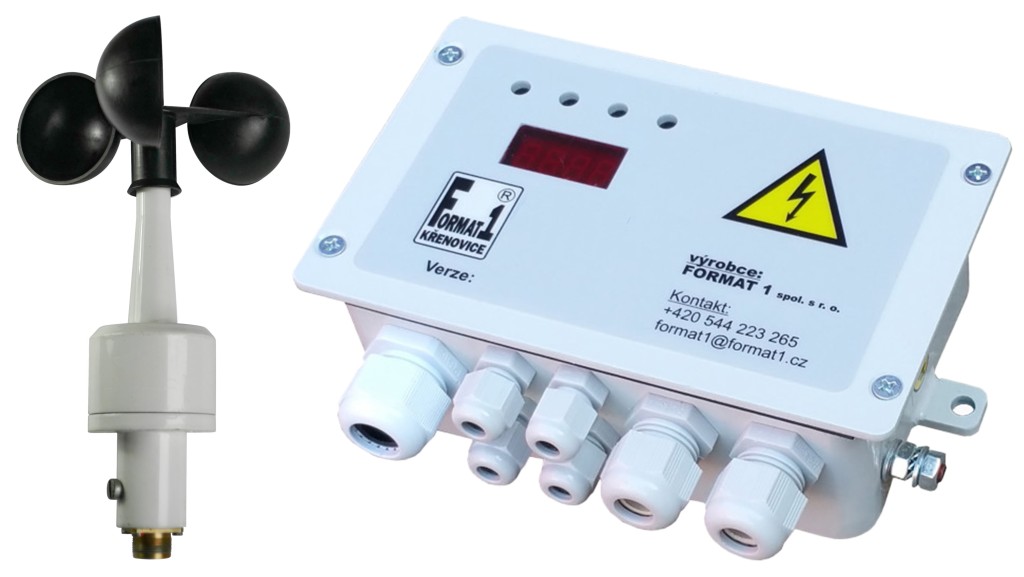

Składa się z trzech części:

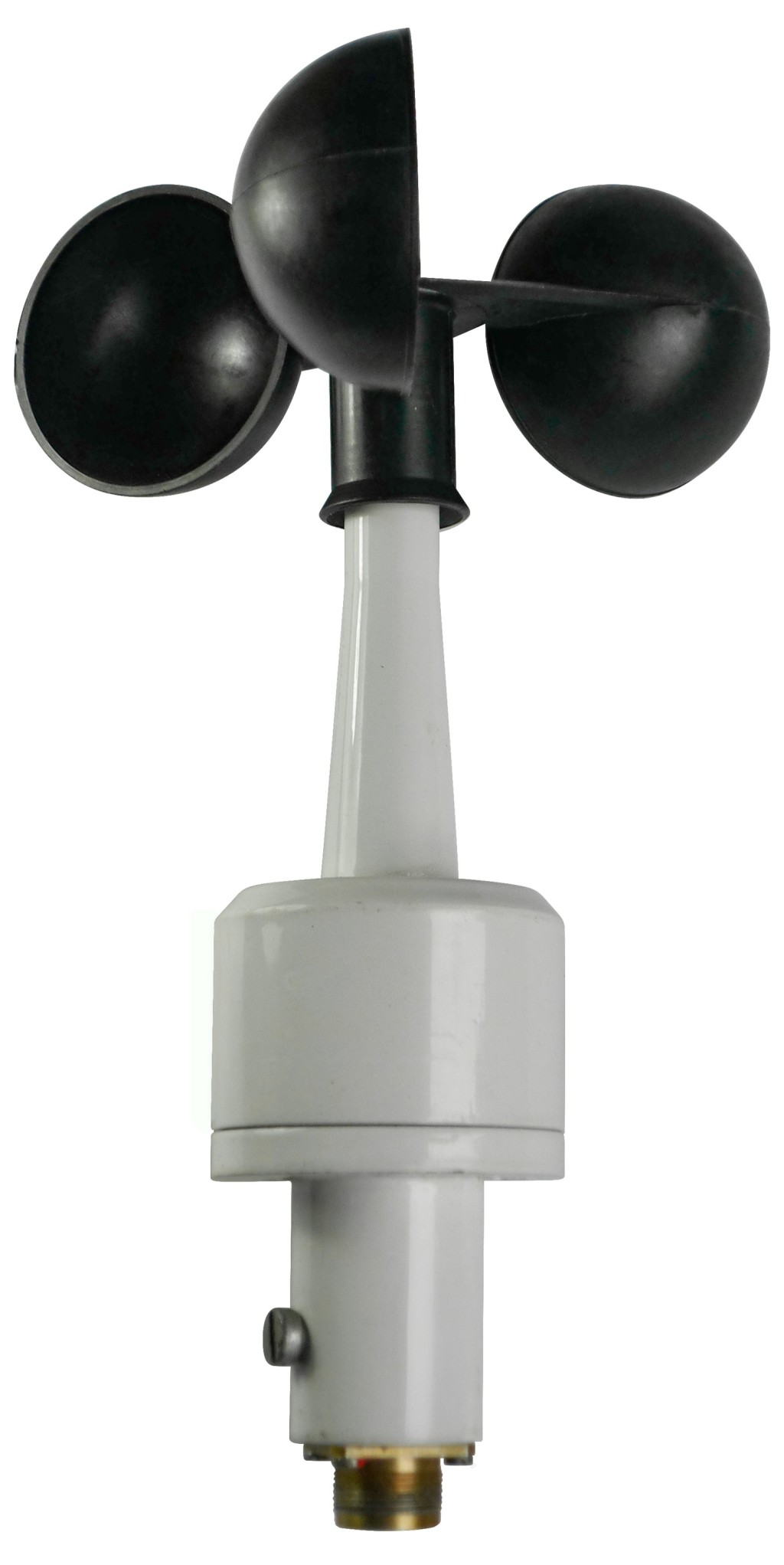

- śmigło pomiarowe (połączenie metalu i tworzywa sztucznego),
- 20 m kabel ze złączem,
- Jednostka analizująca – odczytuje sygnał z wiatrowskazu. Mierzy prędkość wiatru do 30 m/s.
PARAMETRY PODSTAWOWE:
Zakres pomiaru: 1–30 m/s.
Zasilanie: opcjonalnie 10-30VDC, 24VAC, 42VAC, 48VAC, 230VAC.
3 niezależne przekaźniki wyjściowe ze stykami 250VAC/0,5A, z możliwością wyboru NC/NO.
Ustawienia za pomocą 4 przycisków i 10-milimetrowego wyświetlacza LED.
Sygnalizacja załączenia przekaźnika za pomocą diod LED.
Regulowana histereza przełączania przekaźnika.
Do stosowania wewnątrz i na zewnątrz.
Konstrukcja mechaniczna: solidna metalowa obudowa o wymiarach ok. 170 × 104 × 58 mm.
Wejścia: skrzydełko anemometru.
Zakres temperatur: od -20 do 60 stopni.
Ochrona elektryczna: IP54. Wbudowana ochrona przeciwprzepięciowa klasy D.
Jednostka ewaluacyjna przeznaczona jest do montażu zewnętrznego.
OPIS FUNKCJI:
Jednostka sterowana mikroprocesorem, która na bieżąco ocenia aktualną prędkość wiatru, korzystając z sygnału z śmigła.
Wyświetl w m/s.
Wbudowany cyfrowy filtr porywów wiatru.
Ustawienie trybu przełączania kanałów przekaźnika normalnie otwartego/zamkniętego (nc/no), histerezy przełączania.
3 całkowicie niezależnie regulowane przekaźniki wyjściowe (zwykle 80, 100, 125% maks. dopuszczalnej prędkości wiatru).
W przypadku przekroczenia któregokolwiek z limitów, odpowiednie wyjście przekaźnikowe i odpowiednia dioda LED na przednim panelu urządzenia zostaną włączone (otwarte).

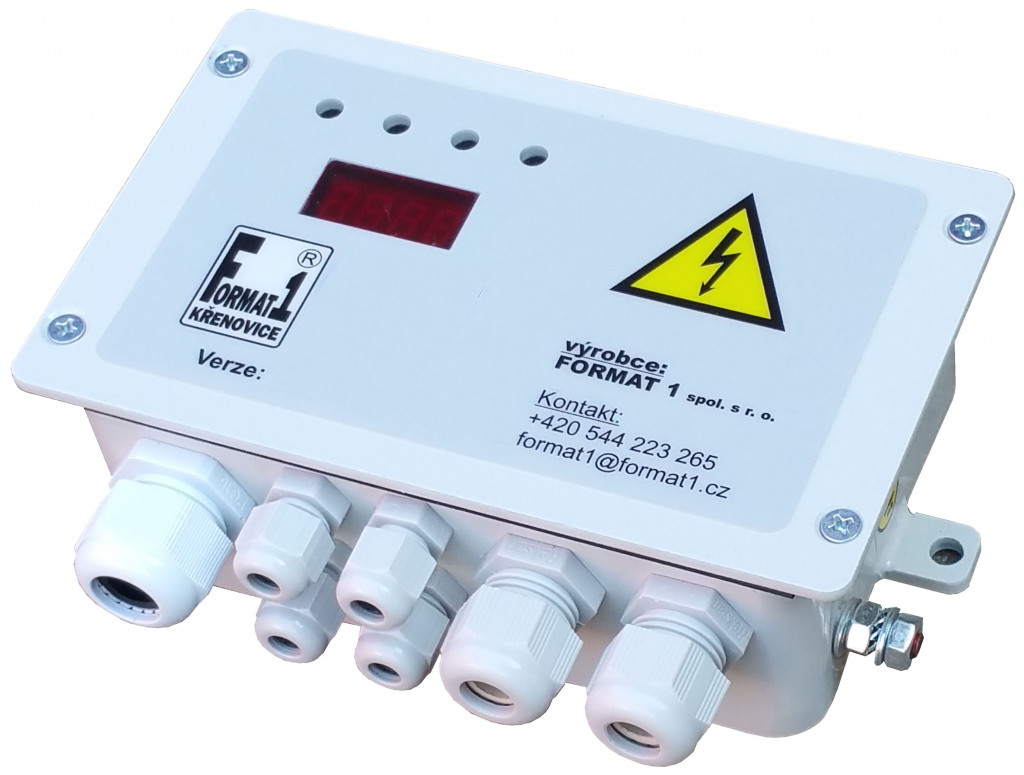

UKŁAD WEWNĘTRZNY:
- Dławik PG7 do kabli czujników siły,
- 2x PG11 i 1x PG16 dławiki kablowe do przewodów od przekaźników, zasilania,
- 2 otwory montażowe o średnicy 6,5 mm,
- uszczelka gumowa pokrywy pudełka,
- Złączki WAGO do łatwego podłączania przewodów o przekroju maks. 2,5 mm,
- 4 przyciski mikrokontrolera i mały wyświetlacz ułatwiający ustawianie parametrów,
- solidna metalowa obudowa, odpowiednia do intensywnego użytkowania,
- zacisk uziemiający.
- OP4V3 – podstawowy model do oceny prędkości wiatru bez nadzoru operatora.
- OP4V3-D – umożliwia odczyt prędkości wiatru na wyświetlaczu.
- OP4V3-DT – przejrzysty wyświetlacz i przyciski umieszczone na zewnątrz pokrywy umożliwiają dokonywanie wszelkich ustawień bez konieczności zdejmowania pokrywy.
- OP4V3-DL i OP4V3-DLT – duże diody LED umożliwiają optyczną sygnalizację osiągnięcia 1., 2. i 3. poziomu prędkości wiatru. Dostępny jest 1 przekaźnik wyjściowy (osiągnięcie krytycznej prędkości wiatru i np. odłączenie całej maszyny).
