Ogranicznik przeciążenia OP5-2A-DLT do suwnic pomostowych lub wciągników z 2 podnoszniami na jednym

Jednostka sterująca OP5-2A przeznaczona jest do suwnic pomostowych, suwnic bramowych, wciągników, suwnic jednodźwigarowych, suwnic dwudźwigarowych z dwoma podnośnikami na jednym wózku, jako zabezpieczenie przed przeciążeniem.
Ocenia przeciążenie każdego uderzenia osobno i przeciążenie sumy obciążeń obu uderzeń.

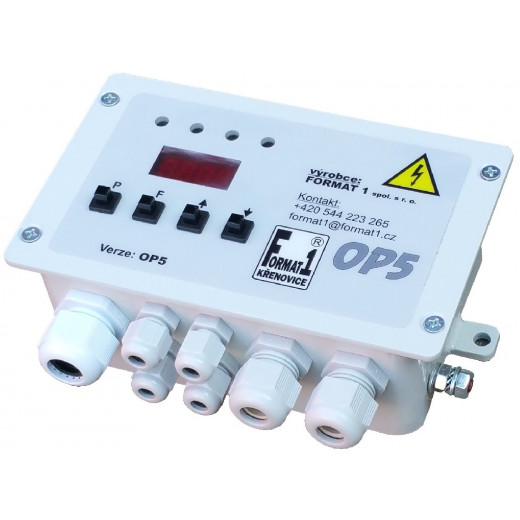

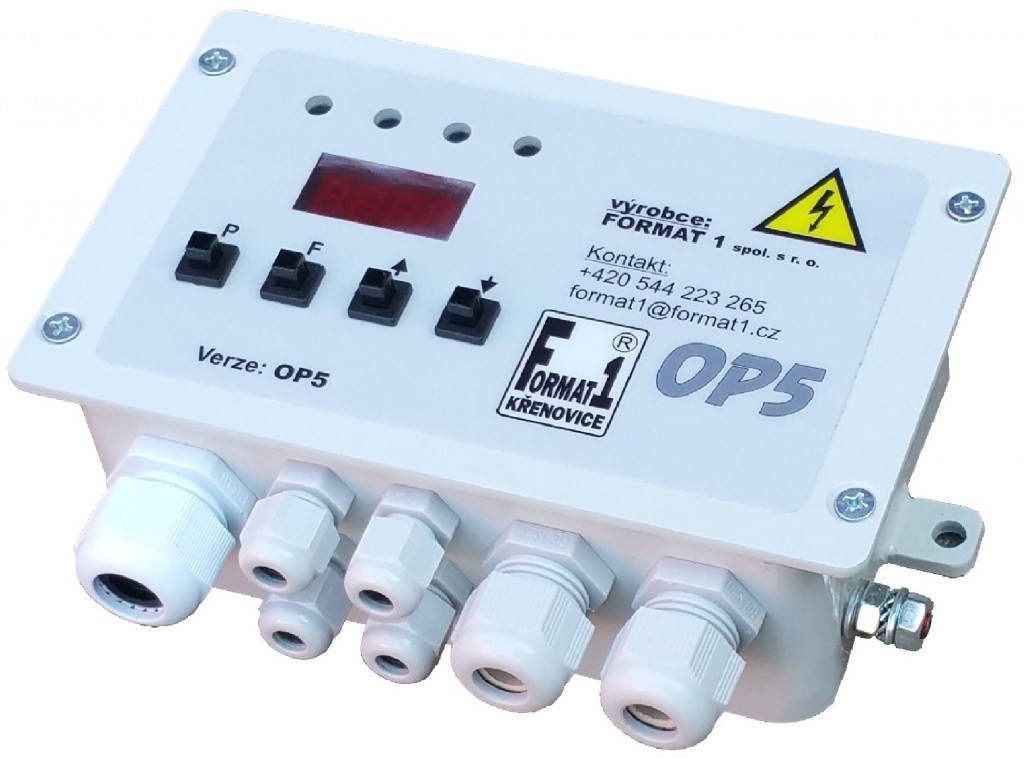

Na panelu przednim znajduje się:
- wyświetlacz widoczny pod osłoną
- diody LED sygnalizujące stan załączenia przekaźników wyjściowych
- 4 przyciski sterujące do kalibracji i ustawień parametrów

Można go podłączyć do dowolnego tensometrycznego czujnika siły z serii SL (czujnik linowy), LB (element ważący łożyska bębna linowego), VK (krążek równoważący) lub innego czujnika o sygnale wyjściowym ok. 2 mV/V i zasilaniu 5 V DC.

PARAMETRY PODSTAWOWE:
- Zasilanie OP5: opcjonalnie 10-30 V DC, 24 V AC, 42 V AC, 48 V AC, 230 V AC
- 3 niezależne przekaźniki wyjściowe ze stykami 250VAC/0,5A, z możliwością wyboru NC/NO
- Konfiguracja i kalibracja za pomocą 4 przycisków i 10 mm wyświetlacza LED
- Sygnalizacja zadziałania przekaźnika za pomocą diod LED
- Regulowana dynamiczna stabilizacja wstrząsów podczas podnoszenia ładunku
- Regulowana histereza przełączania przekaźnika
- Bardzo solidna metalowa konstrukcja
- Do stosowania wewnątrz i na zewnątrz pomieszczeń
- Konstrukcja mechaniczna: Solidna metalowa obudowa o wymiarach ok. 170x104x58 mm
- Wejścia: 2x wejście tensometru z czujnika siły
1x wejście stykowe do tymczasowego blokowania funkcji OP5 (podczas testu inspekcyjnego itp.)
- Zakres temperatur: od -20 do 60 stopni C

OPIS FUNKCJI:
Zabezpieczenie przed przeciążeniem sterowane mikroprocesorem, które stale ocenia obciążenie urządzenia podnoszącego za pomocą czujnika tensometrycznego.
Ogranicznik przeciążenia zawsze składa się z dwóch części: czujnika siły i elektroniki analizującej. Taka koncepcja pozwala na wygodne ustawianie parametrów i kalibrację ogranicznika.
Do kalibracji zabezpieczenia przeciążeniowego wystarczający jest ładunek o znanej masie, wynoszącej co najmniej 20% maksymalnego udźwigu urządzenia podnoszącego.
Kalibracja bezpośrednio w jednostkach masy (t, kg)
Wbudowany (przełączalny) filtr cyfrowy pozwala na wyeliminowanie aktywacji przekaźnika wyjściowego OP5 w przypadku wstrząsów dynamicznych powstających podczas podnoszenia ładunku („szarpnięć”).
Ustawienie trybu przełączania kanałów przekaźnika normalnie otwartego/zamkniętego (nc/no), histerezy przełączania
Możliwość podłączenia zewnętrznego wyłącznika w celu czasowego zablokowania OP5 (np. w przypadku prób statycznych urządzeń dźwigowych).
3 całkowicie niezależnie regulowane przekaźniki wyjściowe (typowo 100, 115, 125% udźwigu urządzenia podnoszącego)
W przypadku przekroczenia jednej z wartości granicznych następuje załączenie (otwarcie) odpowiedniego wyjścia przekaźnikowego, które jest połączone z pomocniczym obwodem przekaźnikowym stycznika windy dla kierunku w górę.
Możliwość ustawienia skali pomiaru wagi.

UKŁAD WEWNĘTRZNY:
Dławik PG7 do kabli czujników siły
2x PG11 i 1x PG16 dławiki kablowe do przewodów od przekaźnika, napięcia zasilania i wejścia
2 otwory montażowe o średnicy 6,5 mm
uszczelka gumowa do pokrywy pudełka
Zaciski WAGO do łatwego podłączania przewodów o przekroju maks. 2,5 mm2
4 przyciski sterujące i mały wyświetlacz ułatwiający ustawianie parametrów OP5
Wytrzymała metalowa skrzynia przeznaczona do intensywnego użytkowania
zacisk uziemiający
