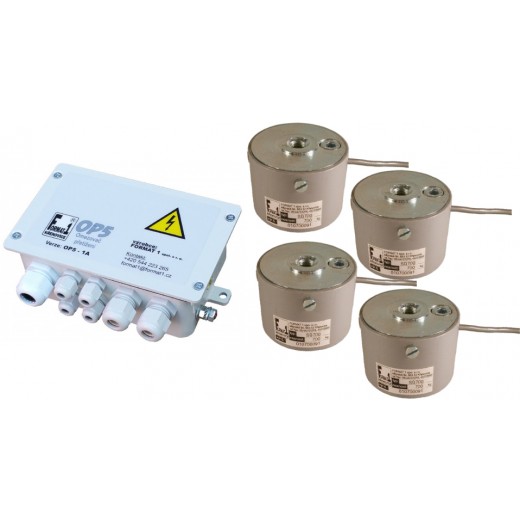

OP5+4SD - Ogranicznik przeciążenia dla kabin windowych z 4 czujnikami pod podłogą - SET

Urządzenia serii OP5 są przeznaczone do ograniczania przeciążenia kabin wind.

Przeznaczone są do współpracy z czujnikami siły serii SD lub SV oraz innymi systemami przez nas produkowanymi i dostarczanymi, mającymi na celu ograniczenie przeciążenia dźwigu.
Czujniki serii SD montuje się pod podłogą kabiny lub w linach podwieszenia. Czujniki serii SV przeznaczone są do montażu na linach kabiny.

PARAMETRY PODSTAWOWE:
Opcjonalne zasilanie: DC: 12 V DC, 10-40 V DC, AC: 24 V AC, 32 V AC, 36 V AC, 42 V AC, 48 V AC, 230 V AC
Wyjścia: 3 oddzielne styki przekaźnikowe 250VAC/1A, konfigurowalne jako NC/NO
Wejścia: 1x wejście tensometru z czujnika siły
1x wejście stykowe do tymczasowego blokowania funkcji OP5 podczas ruchu windy

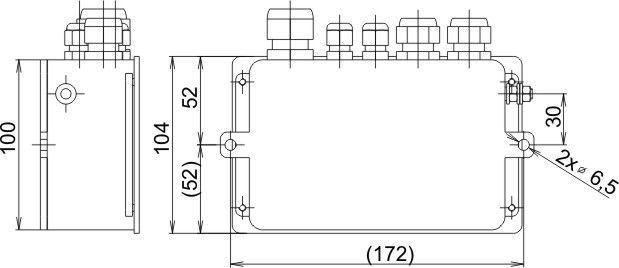

Konstrukcja: Solidna metalowa skrzynka o wymiarach ok. 120x80x80 mm
Do warunków wewnętrznych i zewnętrznych
Ochrona: Klasa D na wejściu zasilania
Zakres temperatur: od -20 do 60 stopni Celsjusza

OPIS FUNKCJI:
Urządzenie elektryczne sterowane mikroprocesorem, które stale ocenia obciążenie urządzenia podnoszącego za pomocą czujnika tensometrycznego.
Ogranicznik przeciążenia zawsze składa się z dwóch części: czujnika siły i elektroniki analizującej. Taka koncepcja pozwala na wygodne ustawianie parametrów i kalibrację ogranicznika.
Do kalibracji wystarczy ładunek o znanej masie, wynoszącej co najmniej 20% maksymalnej ładowności kabiny.
Kalibracja bezpośrednio w jednostkach masy (t, kg)
Wbudowany (przełączalny) filtr cyfrowy pozwala na zapobieganie zadziałaniu przekaźnika wyjściowego OP5 w przypadku wstrząsów dynamicznych powstających na skutek ruchu prasy w kabinie windy.
Ustawienie trybu przełączania kanałów przekaźnika normalnie otwartego/zamkniętego (nc/no), histerezy przełączania
Możliwość podłączenia zewnętrznego przełącznika w celu czasowego zablokowania OP5.
3 całkowicie niezależnie regulowane przekaźniki wyjściowe (typowo obciążona kabina, pełna kabina i przeciążona kabina)
- W przypadku przekroczenia którejkolwiek z wartości granicznych następuje włączenie (otwarcie) odpowiedniego wyjścia przekaźnikowego, które jest połączone z pomocniczym obwodem przekaźnikowym stycznika windy dla kierunku w górę.
Możliwość ustawienia skali pomiaru wagi.

UKŁAD WEWNĘTRZNY:
4x dławiki kablowe PG7 do kabli czujników siły
2x PG11 i 1x PG16 dławiki kablowe do przewodów od przekaźnika, napięcia zasilania i wejścia
2 otwory montażowe o średnicy 6,5 mm
uszczelka gumowa do pokrywy pudełka
Zaciski WAGO do łatwego podłączania przewodów o przekroju maks. 2,5 mm2
4 przyciski mikrokontrolera i mały wyświetlacz ułatwiający ustawianie parametrów OP5
Wytrzymała metalowa skrzynia przeznaczona do intensywnego użytkowania
zacisk uziemiający
